關于旋轉補償器的一些小知識和原理是什么

   旋轉補償器是用于熱網管道位移補償裝置的一種新型補償器。下面就由我公司為大家介紹一下關于旋轉補償器的一些小知識吧。

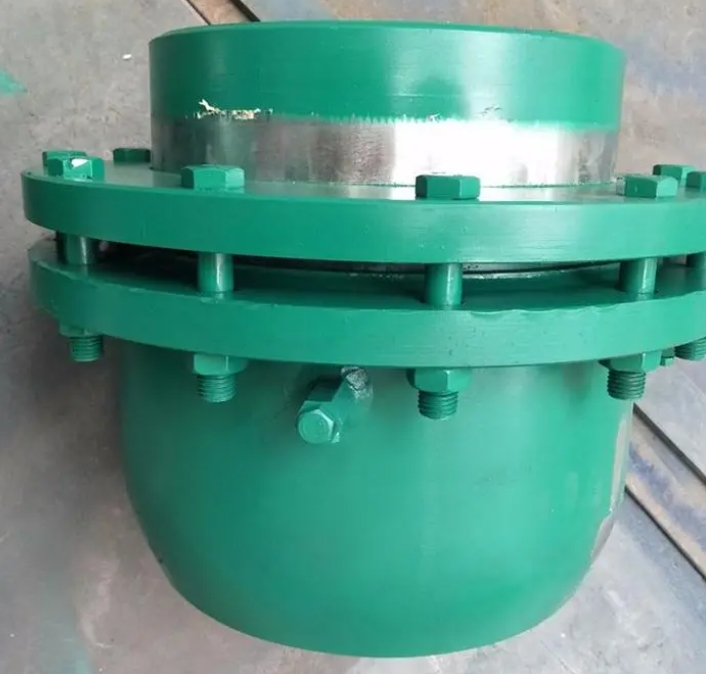

1.旋轉補償器的構造

       主要有整體密封座、密封壓蓋、大小頭、減摩定心軸承、密封材料、旋轉筒體等構件組成。其特征在于彈簧壓緊法蘭與內管之間以高精密加工手段達到之間配合間隙小，本實用新型兩至三只組合使用吸收補償熱網管道的軸向位移和軸向推力。其密封性好，無須維護，而且產品采用精密加工，使其零件之間配合更合理，裝配更精確，保證了其同心度，承受角向、橫向位移能力大大提高，穩定性好，提高了旋轉補償器的安全性和密封性。

2.旋轉補償器的原理

       與基本布置旋轉補償器通過本體部件的相對旋轉,帶動相應管段(即L力臂)產生轉動,達到吸收被補償管段熱伸長的目的。旋轉補償器在管系中是成對或成組布置的,其基本的布置形式主要有Π型、Ω型。管道產生轉角并且兩端管道平行時,一般采用Π型布置當補償點布置于相鄰兩固定支架中心位置時,其兩側的被補償管道隨著輸送介質溫度的升高,將沿O點(L力臂的中心)旋轉θ角,以吸收管道的熱伸長,終到達平衡狀態。

3.使用方法

(1)實際運行中發現，旋轉補償器的主要泄漏點是旋補與管道聯接的法蘭處，所以旋補與管道的聯接好采用焊接，盡量少用法蘭聯接。旋轉補償器盡可能靠近彎頭布置即盡可能加長球心距。

(2)旋補的補償距離長，固定支架受力大，固定支架一定要牢固可靠。管道滑托一定要足夠長（安裝時，向位移相反方向偏移）且留有一定的余量，以防管道超溫運行。 否則，將造成長距離管道滑托脫架等問題。

(3) 在空間允許的情況下，為保證安全運行,好采用無冷定位安裝旋補。

(4) 旋補兩側長距離直管段上，隔一定距離設置導向支架，活動支架要采用滾動支架或滑托下墊聚四氟乙烯板，以減小管道摩擦力。

(5) 管道敷設多管并行或大管背小管布置時，一定要在集中布置旋補的地方留有足夠的活動空間，以免旋補相互影響，保證旋補正常自由動作。

(6) 旋補垂直布置時，靠近旋補的一個活動支架一定要設置彈簧支（吊）架。

(7) 水平L形管道布置三個旋補架空敷設時，一定要在每個旋補下設置平臺，以便安裝旋補小車，從而保證旋補的自由運動。并且，在靠近管道彎頭下面要設置一個橫擔足夠長的滑動支架，以保證管道熱位移時，管道滑托不至于落架。

       旋轉補償器作為一種新型的補償能力特別大的補償裝置，它的性能優于套筒補償器，即使性能同于套筒補償器，也只要在套筒補償器規定的大間距處，改滑動支架為導向支架就可等效地?cái)U(kuò)大補償距離。
